Клапан обратный КО (поворотный однодисковый)

КЛАПАН ОБРАТНЫЙ ПОВОРОТНЫЙ ОДНОДИСКОВЫЙ на Ру 1,0 МПа устанавливается на трубопроводах и служит для предотвращения обратного потока среды; воды, в том числе питьевой, и других неагрессивных жидкостей.
Условия эксплуатации клапанов должны соответствовать исполнению "У" ГОСТ 15150-69.
Клапан обратный поворотный однодисковый в основном дифференцируется по типоразмерам условного прохода: I-Б-100-10, I-Б-150-10, I-Б-200-10, I-Б-250-10, I-Б-300-10, I-Б-400-10 (1-Б-100-10, 1-Б-150-10, 1-Б-200-10, 1-Б-250-10, 1-Б-300-10, 1-Б-400-10)
В комплект клапана обратного поворотного воходит: клапан обратный поворотный и паспорт 1 шт (содержит в себе техническое описание и инструкция по эксплуатации) на партию не более 10 шт.

Номенклатура:
Клапан обратный поворотный однодисковый 1-Б-100-10
Клапан обратный поворотный однодисковый 1-Б-150-10
Клапан обратный поворотный однодисковый 1-Б-200-10
Клапан обратный поворотный однодисковый 1-Б-250-10
Клапан обратный поворотный однодисковый 1-Б-300-10
Клапан обратный поворотный однодисковый 1-Б-400-10

Клапан обратный поворотный КО. ТУ.

Клапан обратный поворотный КО. Технические характеристики:

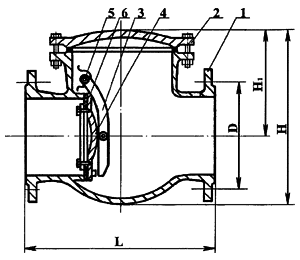

Устройство клапана обратного поворотного: внутри чугунного корпуса клапана (1) с помощью оси (5) крепится рычаг; к диску (4) болтами крепится резиновое кольцо (6); горловина корпуса клапана закрывается крышкой (2); диск и крышка изготовлены из чугуна

Принцип работы клапана обратного поворотного: клапан устанавливается на линию водовода и через себя пропускает жидкость только в одном направлении; если же возникло движение жидкости в обратном направлении, то клапан под действием противотока закрывается, перекрывает обратное движение жидкости, тем самым предотвращая отток жидкости в обратном направлении даже в незначительных объемах.

Клапан обратный поворотный однодисковый чугунный должен использоваться в соответствии с общими требованиями по технике безопасности для водопроводных сетей, исполнению "У" ГОСТ 15150-69

Рабочее положение клапана: 1) на горизонтальном трубопроводе - крышкой вверх; 2) на вертикальном трубопроводе - уплотнительной поверхностью затвора корпуса вверх, при этом направление потока среды - под диск.

При установке клапана на линии водовода следует проверять затяжку болтов и гаек между клапаном и ответным фланцем. Между фланцем ответным и фланцем клапана желательно поместить прокладку из специального материала, гарантирующего герметичность, и необходимую жесткость, для того чтобы прокладку случайно не "раздавило" слегка излишним перетягиванием болтов.

В процессе эксплуатации могут встретиться такие ситуации когда клапан не держит воду. В таких случаях вероятной причиной могут являться повреждение кольца под диском / разрушение или сильная коррозия седла корпуса под диском. Для возврата клапана в рабочее состояние необходимо заменить кольцо / отторцевать седло корпуса под диском.

Осмотр технического состояния клапана обратного поворотного осуществлять 1 раз в 3 месяца при отключенном насосе и без давления в водоводе. При водникновении неполадок, для детального осмотра и ремонта клапан снять с водовода, произвести замену изношенных деталей и устранить обнаруженные дефекты. Так же следует обратить особое внимание на соблюдение посадочных мест в осях и втулках, и место присоединения диска к резиновому кольцу.

Транспортировка и хранение: клапан обратный поворотный однодисковый следует хранить в помещениях складского типа (допускается хранение под навесом). Наружный осмотр при длительном хранении следует производить не реже чем 2 раза в год. Осмотр включает в себя пробное открывание и закрывание диска до предела (но не ломать!), как в одну сторону так и в обратную. Хранение клапана обратного как и транспортировка не требует специальной тары и упаковки если данные действия не нарушают общепринятые правила при том или ином виде содержания.
